山形光学为镜头行业做了哪些除杂散光创新工艺？
发布时间：
2023-02-14 10:57
在跟镜头大厂研发人员的沟通过程中，经常听到他们会为了消除镜头杂光而作出各种创新和改进，其中不乏因为遮光圈问题导致的，其一是厚薄不均，有些厂商采用便宜的国产材料，无法保证厚度精度在1um以内，从而造成镜片间距和对焦出现问题，而山形光学IQC会对进口原材料进行严格的检查，确保符合所有标准。其二是冲切完的遮光圈没有经过除杂散光处理，导致客户组成镜头成品后出现Flare等杂散光不良，为了消除这种杂散光，我司从2006年创业开始，秉持“以客户为中心”的发展理念超额满足客户需求，替客户解决问题，追求技术不断创新，经过十余年研发，成功获得多项发明专利和实用新型专利，遮光圈从平角，内孔消光，内孔单面倒角，单面全倒角，双面倒角，自主研发了四代消光方案。目前高端手机和车载镜头中的需要内孔倒角60°、45°、30°倒角之特殊遮光圈现也已开发并生产，遮光圈内壁断面变得更薄，内孔内壁经过哑光磨砂处理后，光反射到镜片造成的FLARE等不良现象彻底消失，内孔倒角后的遮光圈能够大幅改善镜头光影不良等品质问题，使镜头组装良率上升。

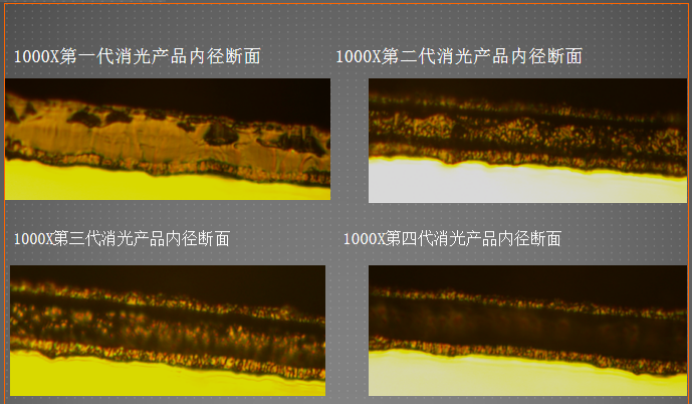

以下是第一代到第四代消光改善品之呈现：
以下是最新开发稳定量产中双面全倒角产品呈现：
- 倒角产品断面变薄，内孔反射面积减少，从而减少FLAER产生
- 倒角角度可调节，通过光路模拟，设计倒角角度，改变光路，减少FLARE
- 改变产品的物理构造，经客户验证倒角产品具有更稳定物理结构内孔双面倒角
双面倒角无需区分正反面，组装时无需识别翻面，降低组装成本，提高组装效率
优点：无需分面分方向识别，无需做C-Cut.D-cut.无需单面划线识别方向。

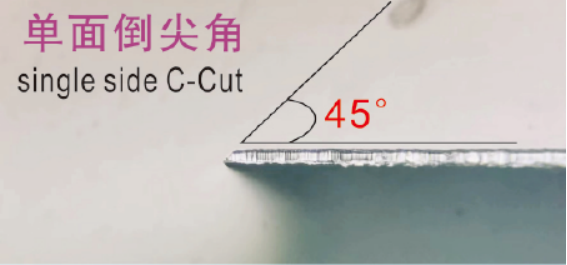

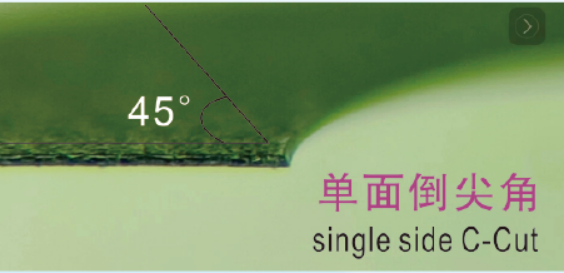

以下是单面倒角样品呈现：
组装需识别方向，可采取缺口，单面条纹丝印等识别方式，但倒角角度可针对不同需求进行角度调节，从而实现更精准消除杂光，可做角度30°、45°、60°
秉承着十年磨一剑的工匠精神，我们一直非常清楚山形光学的使命和责任，为光学行业提供最值得信赖的产品和服务。
